概述
串聯電抗器里面通過的是交流電流,是電力系統無功補償裝置的重要配套設備。它的作用是與補償電容器串聯使用,起抑制諧波,限制合閘涌流及操作過電壓,改善系統的電壓波形,保護電容器,提高電網功率因數,對電力電容器及其它電力設備的安全運行起到了較大的作用。通常使用5-7%電抗率的電抗器、13%電抗率的電抗器,屬高電感值的電抗器。
產品特點
1、串聯電抗器的鐵芯采用優質進口硅鋼片,芯柱經多個氣隙分成均勻小段氣隙采用環氧布板作為隔絕,以保證氣隙在電抗器長期運行下而不發生變化
2、鐵芯端面采用優質硅鋼片端面膠,使硅鋼片牢固地結合在一起,大大減小了運行時的噪音,并具有較好的防潮防塵性能

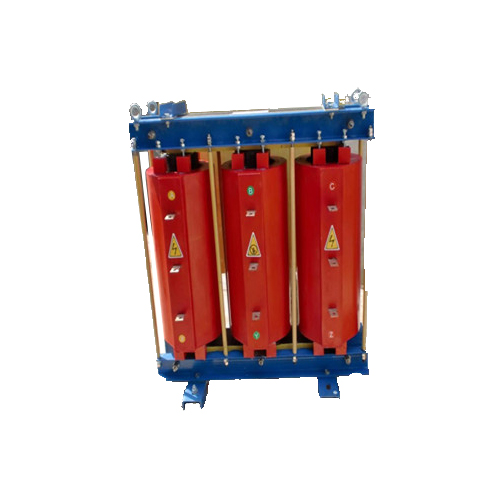

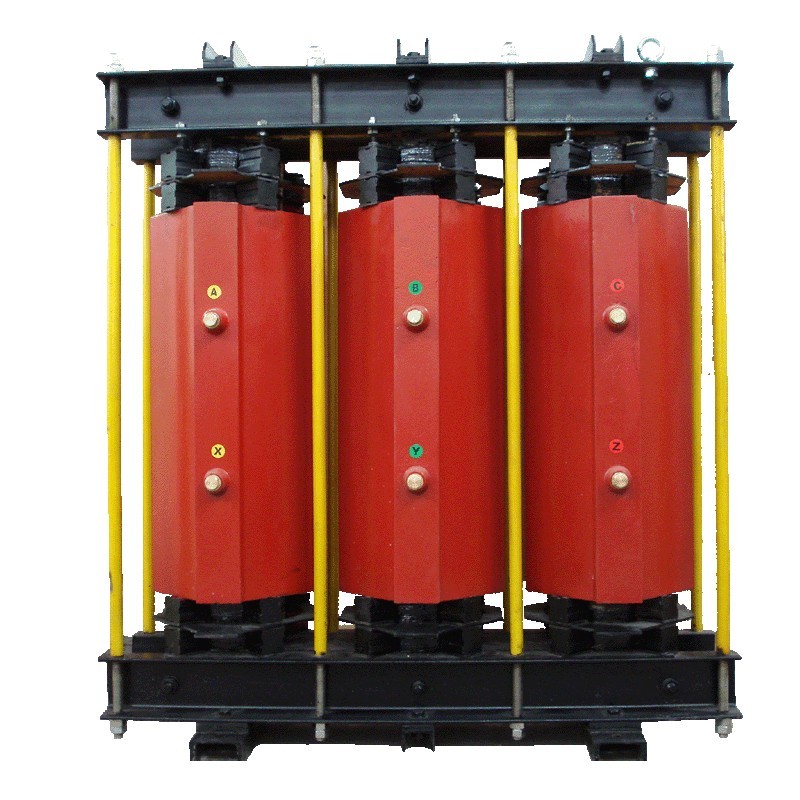

3、線圈為環氧澆注型,線圈內外設環氧玻璃網格布作增強,采用F級環氧澆注體系在真空狀態下進行澆注,該線圈不但絕緣性能好,而且機械強度高,能耐受大電流沖擊和冷熱沖擊而不開裂
4、環氧澆注線圈不吸水、局部放電量低,可在惡劣環境條件下安全運行5、線圈上下端部采用環氧墊塊和硅橡膠防震墊,有效減小了線圈運行時的震動。
適用環境
1、海拔高度不超過2000米
2、運行環境溫度-25°C-45℃,相對溫度不超過90%
3、周圍無有害氣體,易燃易爆物品
4、周圍環境應有良好的通風條件
性能指標及技術參數
1、干式電抗器比傳統油侵式電抗器、空心電抗器的體積要小,具有重量輕占空間小,結構簡單、安裝方便等特點。
2、耐溫等級達到F級;正常運行時,干式鐵芯電抗器的鐵芯和線圈溫升均不超過90K
3、干式鐵芯電抗器能在1.35倍額定電流下長期運行
4、干式鐵芯電抗器的噪聲不大于65dB。
5、干式鐵芯電抗器耐壓水平符合JB5346-1998《串聯電抗器》的規定
