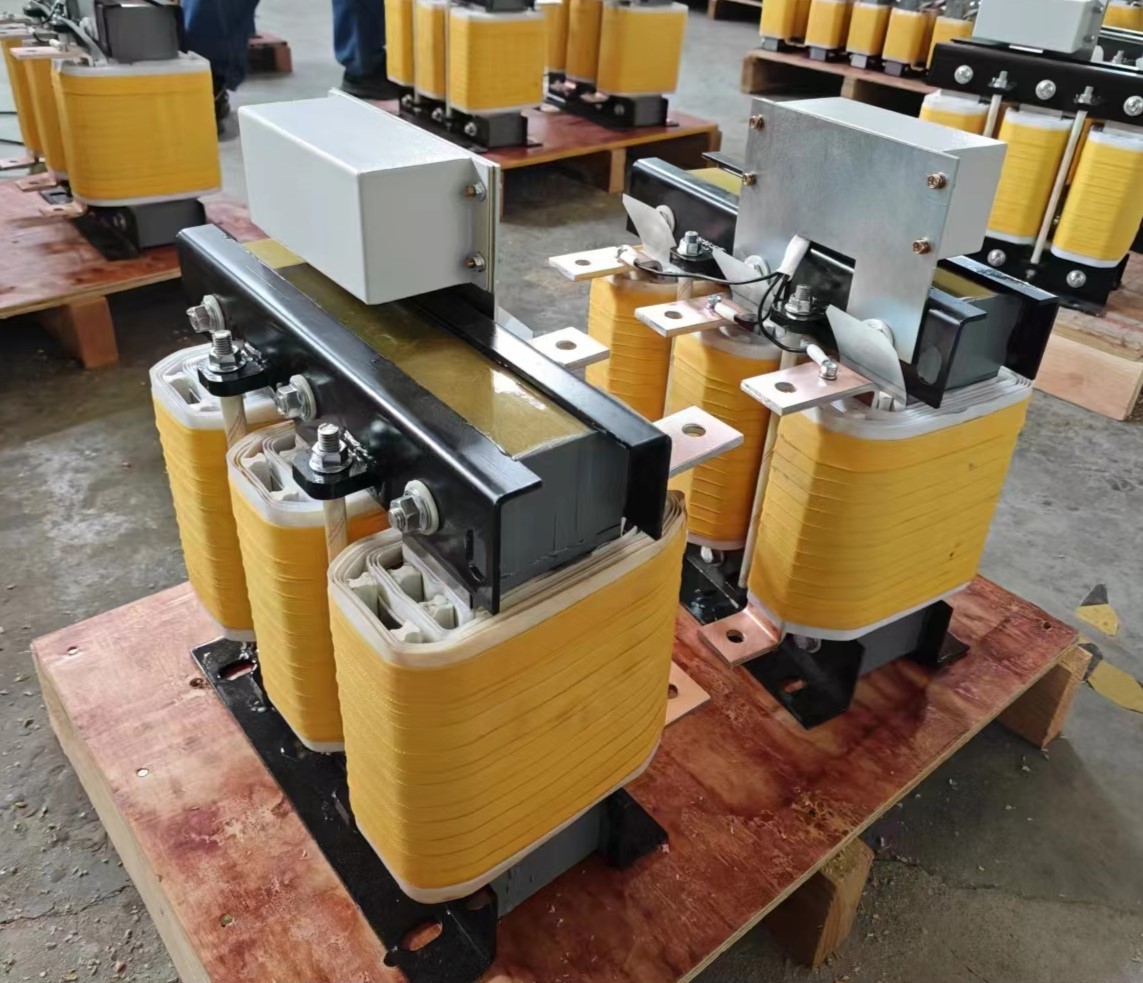

產品概述
PWM逆變器直接驅動電機時會產生較高dv/dt的共模電壓,并由此產生軸承
電流和共模漏電流以及嚴重的電磁干擾(EMI),特別是當逆變器通過長線電
纜與電機連接時,由于電纜中分布參數的影響,會在電機端產生電壓反射現
象,從而在電機端會產生2倍以上的過電壓,導致線圈絕緣失敗,我們的dv/dt
濾波器降低電機電纜傳輸線效應電壓的增大而衰減率,并最大限度地減少在
電機端子上所發生的峰值電壓。
產品應用
1、有效降低變頻伺服電動機端的dv/dt電壓;
2、防止傳輸電纜和伺服電機線圈的過早老化和擊穿;
3、延長伺服電機的使用壽命,提高伺服的可靠性和正常運行時間;
4、降低對鄰近設備或線路的干擾傳播;
5、減小電機接地泄露電流
6、減小打開濾波器與電機之間的接觸器所引起的干擾
技術規格
1、最大工作電壓:400V AC-1140V AC
2、額定電流:5~500A
3、頻率:50-60Hz
4、開關頻率:2~8KHz
5、防護等級:IP00-IP20
6、絕緣等級:class F,H
7、使用環境:-10^+45℃,額定值不會降低。最高可達+55℃,在45℃以上,每升高1℃,額定電流降低2%
8、最大電纜長度:1000m
9、最大電流:1.5×額定電流,持續60S
10、噪音:≤65dB
11、溫升:≤70K
12、抗電強度:鐵芯-繞組3000VAC/50HZ/5MA/10S無飛弧擊穿(工廠測試)
13、絕緣電阻:1000VDC絕緣阻值≥100MΩ
