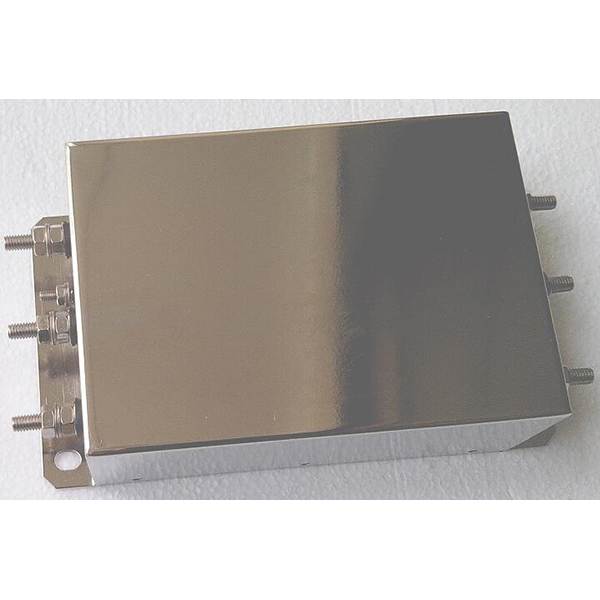

產品介紹
額定電流10A-1600A可選

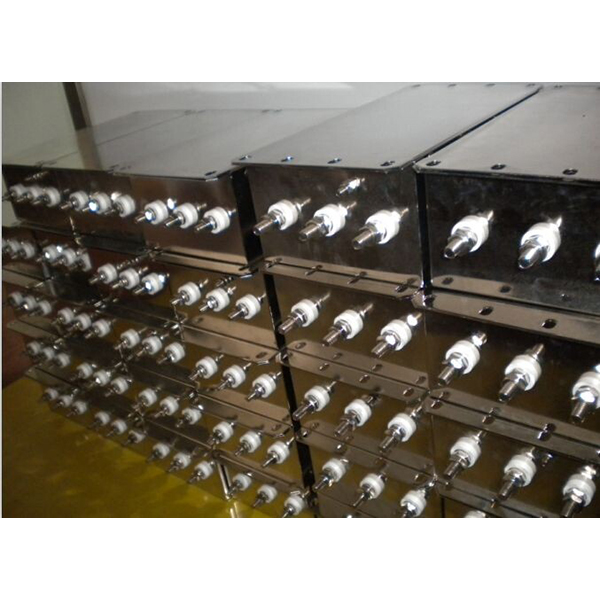

螺栓、端子臺引出方式可選 (300A以上為銅排引出方式)
SHL系列為常規產品，適用于絕大多數的變頻器品牌
可根據客戶現場干擾要求特殊定制
產品特點
SHL系列系列基于變頻器工作時輸出端對負載產生干擾的頻域特性專門設計。
有效解決變頻裝置遠距離傳輸時容易產生的負載發熱、嘯叫等非正常狀態，配合電抗器使用效果更佳。
有效解決變頻負載傳輸線上的共模干擾，保護負載，延長負載壽命。
針對特殊客戶群體，選擇端子臺類產品可以保證在特殊的情況下安全性。

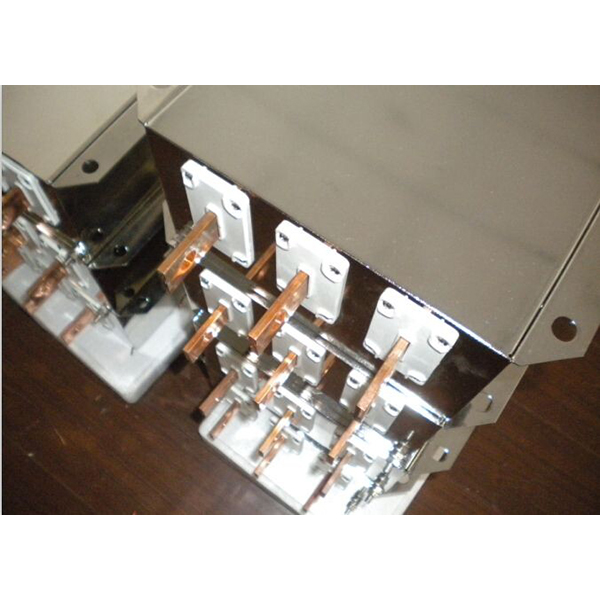

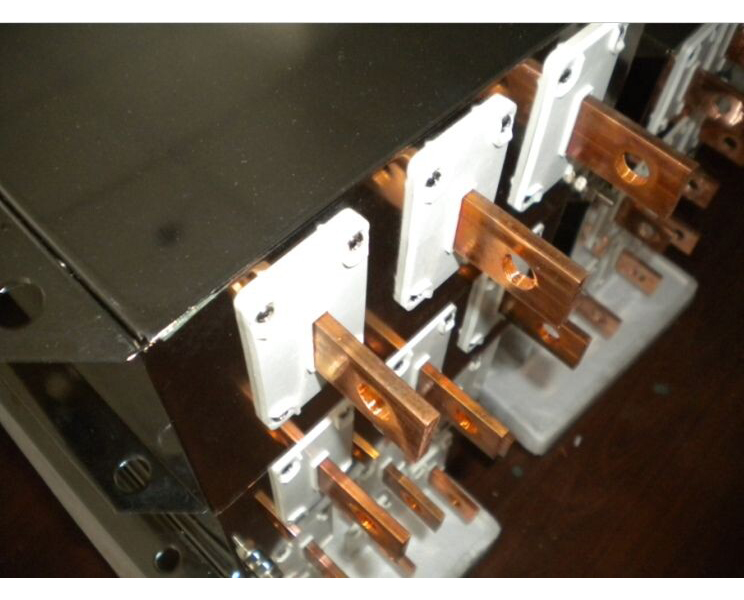

300A以上采用銅排式引出方式，與國際設計標準更統一，客戶連接方便、安全
660VAC/690VAC/1140VAC (含)及以上高工作電壓產品可選
應用領域
變頻器、伺服電機、變頻電源等需要遠距離傳輸?shù)墓I(yè)設備
技術參數
額定電壓：220/380/440V
工作頻率：0-200Hz
額定電流：5-1600A
工作溫度：25C~+85C

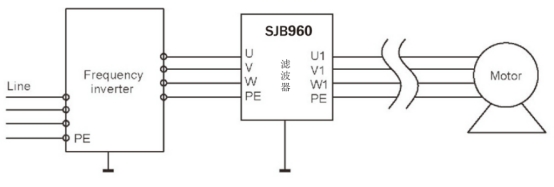

工作原理圖
常用產品列表
適配功率
kW | 輸入濾波器 | 外形尺寸長*寬*高 | 安裝尺寸孔 | 安裝孔徑 | 孔徑說明 | 額定電壓 |
| 4以下 | SHL-10A | 140*93*56 | 125*70 | 4-5.3*7 | 4-安裝孔數量
5.3*7橢圓孔直徑 | 400V |
| 4-5.5 | SHL-15A | 186*108*60 | 168*85 | 4-6.4*9 |
| 7.5 | SHL-20A | 186*108*60 | 168*85 | 4-6.4*9 |
| 11 | SHL-30A | 186*108*60 | 168*85 | 4-6.4*9 |
| 15 | SHL-40A | 186*108*60 | 168*85 | 4-6.4*9 |
| 18 | SHL-50A | 240*125*80 | 220*100 | 4-6.4*9 |
| 22 | SHL-60A | 240*125*80 | 220*100 | 4-6.4*9 |
| 30 | SHL-80A | 240*125*80 | 220*100 | 4-6.4*9 |
| 37 | SHL-110A | 240*125*80 | 220*100 | 4-6.4*9 |
| 45 | SHL-125A | 314*175*107 | 286*140 | 4-8.8*14 |
| 55 | SHL-150A | 314*175*107 | 286*140 | 4-8.8*14 |
| 75 | SHL-200A | 314*175*107 | 286*140 | 4-8.8*14 |
| 93 | SHL-250A | 354*185*115 | 326*150 | 4-8.8*14 |
| 110 | SHL-280A | 354*185*115 | 326*150 | 4-8.8*14 |
| 132 | SHL-300A | 394*256*115 | 240*230 | 6- Φ12±0.5 | 6-安裝孔數量
Φ12±0.5圓孔直徑和誤差 |
| 160 | SHL-400A | 394*256*115 | 240*230 | 6- Φ12±0.5 |
| 187 | SHL-450A | 394*256*115 | 240*230 | 6- Φ12±0.5 |
| 200 | SHL-500A | 394*256*115 | 240*230 | 6- Φ12±0.5 |
| 220 | SHL-550A | 394*256*115 | 240*230 | 6- Φ12±0.5 |
| 250 | SHL-600A | 444*256*162 | 350*230 | 6- Φ12±0.5 |
| 280 | SHL-700A | 444*256*162 | 350*230 | 6- Φ12±0.5 |
| 315 | SHL-800A | 444*256*162 | 350*230 | 6- Φ12±0.5 |
| 355 | SHL-900A | 475*256*162 | 350*230 | 6- Φ12±0.5 |
| 400 | SHL-1000A | 475*256*162 | 350*230 | 6- Φ12±0.5 |
