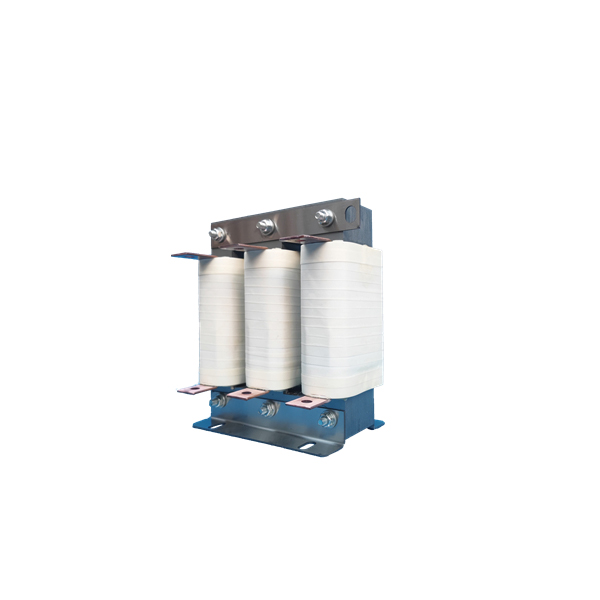

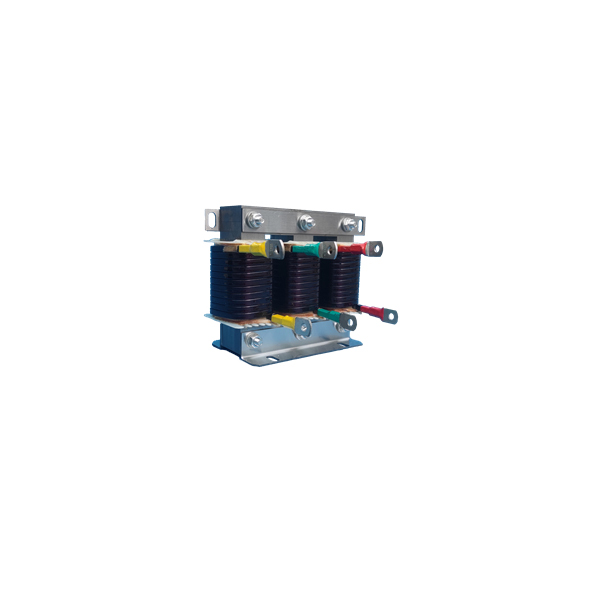

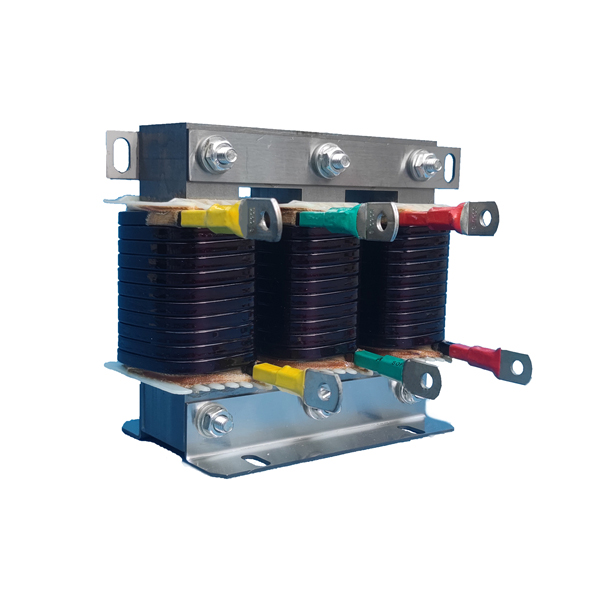

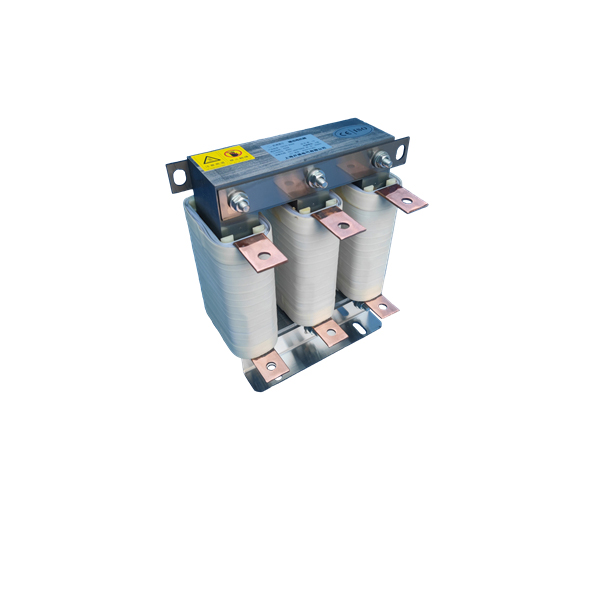

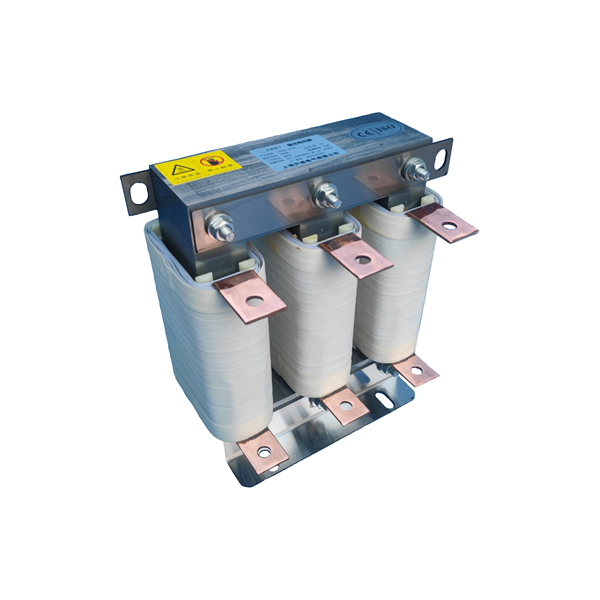

輸出電抗器概述
變頻器負載側的輸出濾波電抗器，通過的是交流電流，它的作用是補償長導線的電容充電電流。限制導線(電纜)電容所導致施加在電機繞組上的電壓上升率，改善變頻器輸出波形，降低電動機的噪聲。提高變頻器的效率
產品特點
1、降低電機的噪音，降低渦流損耗
2、降低輸入高次諧波造成的漏電流
3、用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命
4、保護變頻器內部的功率開關器件
適用范圍
出線電抗器配套在變頻器和電機之間使用，變頻器和電機連續的電纜線較長時需要添加出線電抗器（特殊型號根據距離選型），可以提高功率因數，降低電機的絕緣材料的溫升，濾除電纜中的諧波干擾，提高電機的使用壽命
性能指標及技術參數
1、額定工作電壓:380V/660V/1140V
2、額定工作電流:3A至2000A/40℃
3、抗電強度:鐵芯-繞組3000VAC/50HZ/5mA/10s無飛弧擊穿(工廠測試)
4、絕緣電阻:1000VDC絕緣阻值2100MΩ
5、電抗器噪音:小于65dB(與電抗器水平距離點1米測試)
6、防護等級:1p00
7、絕緣等級:F級、H級
8、產品執行標準:IEC289:1987電抗器
GB10229-88電抗器(eqv IEC289:1987)JB9644-1999半導體電氣傳動用電抗器
